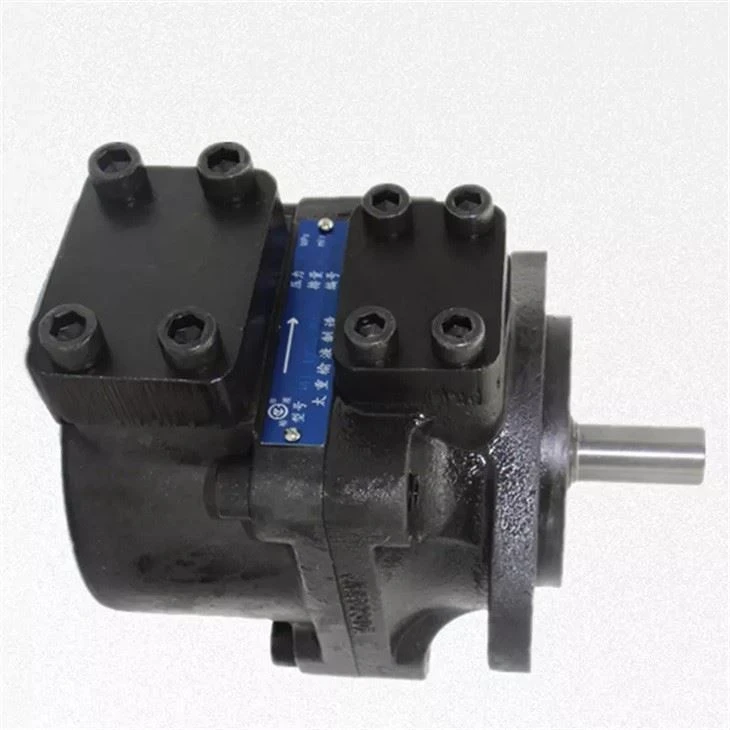

ATOS PFE PFED-serien hydraulisk vingepumpe PFE-42045/42056/42070/52090/52110/52129/1D/1S/2D/2S/3D/3S/5D/5S PFE-31022/1DU

Dobbeltvingepumper type PFED fast forskyvning PFED er dobbelvingepumper med fast forskyvning ባቤ sammensatt av to patroner av pumper type PFE (se tab. A005) satt sammen i en hoveddel med én innløpsport ቦ og to utløpsporter ቧቨ . PFED-43 består av én patron med PFE-41 og én patron med PFE-31. PFED-54 består av én patron med PFE-51 og én patron med PFE-41. Egnet for hydraulikkoljer i henhold til DIN 51524...535 eller syntetiske væsker med lignende smøreegenskaper. Disse pumpene kan settes sammen som andre element med PFE-4 og PFE-5 for å få trippelpumper, se fane A190. Montering i henhold til SAE J744. Enkel installasjon da innløps- og utløpsporter kan monteres i en av fire relative posisjoner. Enkelt vedlikehold da pumpepatronen kan skiftes ut på noen få minutter. Hydraulisk symbolhus første patron: stator, rotor, skovler, balanserte plater andre patron: som ovenfor akselinnløpsport første utløpsport PFED-43 andre utløpsport Stort utvalg av forskyvninger: fra 29 pluss 16 opp til 150 pluss 85 cm3/ rev. Maks trykk opp til 210 bar. MODELLKODE /* Forseglingsmateriale: utelate for NBR (mineralolje og vannglykol) PE=FPM Dobbelvingepumpe med fast forskyvning Serienummer Størrelse på patroner: 43=sammensatt av: én patron av PFE{{22 }} pluss én patron med PFE-31 Portorientering, se avsnitt 📚 Rotasjonsretning (sett på akselenden): D=med klokken (leveres standard hvis ikke annet er spesifisert) S {{ 25}} mot klokken 54=sammensatt av: én patron PFE-51 pluss én patron med PFE-41 Merk: PFED er ikke reversible Drivaksel, se avsnitt og: Forskyvning av det første elementet [cm3/omdreininger], se avsnitt 6 sylindrisk, kilet 1=medfølger standard hvis ikke annet er spesifisert 2=i henhold til ISO/DIN 3019 3=for bruk med høyt dreiemoment. Forskyvning av andre element [cm3/omdreininger], se seksjon 6 splined 5=for PFED-43: i henhold til SAE B 13T 16/32 DP (13 tenner) for PFED-54: iht. SAE C 14T 12/24 DP (14 tenner) 6=(kun for PFED-43)=i henhold til SAE C 14T 12/24 DP (14 tenner) 7=( bare for PFED-43)=som ligner på akseltype 6. Den brukes når PFED-43 er det siste elementet i en flerpumpe HOVED- KARAKTERISTIKKET FOR DOBBELVANGELE PUMPER TYPE PFED Installasjonsposisjon Aksial og radiell belastning er ikke tillatt på akselen. Koblingen bør være dimensjonert for å absorbere de maksimale hestekreftene som utvikles. Omgivelsestemperatur Hydraulikkolje i henhold til DIN 51524...535; for andre væsker, se avsnitt 6. Anbefalt viskositet maks ved kaldstart maks ved full effekt under drift min ved full effekt Væskeforurensningsklasse Væsketemperatur Anbefalt sugeledningstrykk fra -0,5 til 1,5 bar for hastighet opp til 1800 rpm; fra 0 til pluss 1,5 bar for hastighet over 1800 rpm
